控制电缆

电线电缆行业虽然只是一个配套产业，却占据了中国电气工业产值的1/4。 产品种类繁多，应用领域广泛，涉及电力、建筑、通信、制造等行业，与国民经济的各个部门息息相关。 现实生活中，人们总是将电源线和控制线混淆，很难区分哪个是电源线，哪个是控制线。

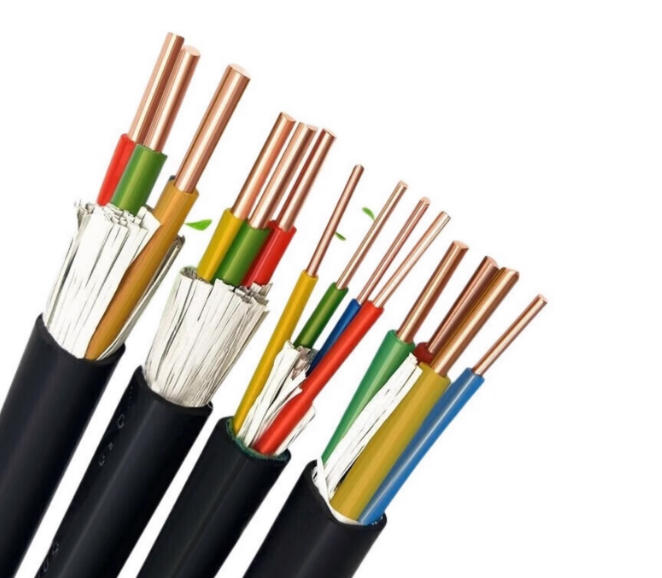

KVV是用于工矿企业、能源和交通部门的控制和保护线路的连接线，俗称控制电缆。 主要用于电缆沟、管道、竖井等机械张力较大的固定场合。 在这篇文章中，金联宇电缆将与您谈谈控制电缆的选择和使用。

一、控制电缆的概况

从控制中心连接到各个系统以传输信号或控制操作功能的电缆统称为控制电缆。 控制电缆早期的功能比较简单，包括：指示灯显示、仪表指示、继电器和开关设备的操作、报警联锁系统等。近年来，由于弱电和计算机网络的广泛应用，新的功能 并对控制电缆的选择和应用提出了更高的要求。 本文就近年来控制电缆的选用和使用中的一些新问题进行探讨，以供*参考。

二、控制电缆的主要系列品种

当今控制电缆的主要产品有：聚氯乙烯绝缘控制电缆、天然丁苯橡胶绝缘控制电缆和聚乙烯绝缘控制电缆。 此外，还有交联聚乙烯绝缘和乙丙橡胶绝缘制品。 早年生产的油浸纸绝缘铅包控制电缆已被淘汰。

控制电缆的额定电压用 U0/U 表示。 颁布的*标准规定塑料绝缘控制电缆的额定电压为450/750V，*已提出600/1000V产品作为控制电缆的常规产品系列。 目前我国还可以生产600/1000V塑料绝缘控制电缆。 橡胶绝缘控制电缆的额定电压规定为300/500V。

控制电缆线芯为铜芯，标称截面2.5mm及以下，2~61芯； 4~6mm，2~14芯； 10mm，2~10芯。 控制电缆工作温度：橡胶绝缘65℃，聚氯乙烯绝缘70℃和105℃。 计算机系统中使用的控制电缆一般采用PVC、聚乙烯、交联聚乙烯和氟塑料绝缘制品。

三、保证控制电缆正常工作，防止干扰的措施

为保证控制电缆在发生绝缘击穿、机械损坏或火灾时能减小影响范围，*标准GB50217-91《电力工程电缆设计规范》规定：电流、电压、 直流电源和跳闸控制回路等。需要增强可靠性的两个系统应使用单独的控制电缆。

控制电缆投入运行后，同一电缆的不同芯线之间以及平行敷设的电缆之间存在电气干扰问题。 造成电气干扰的主要原因是：

(1) 铁芯间因外加电压产生电容耦合引起的静电干扰；

(2) 通电电流引起的电磁感应干扰。 一般来说，当附近有高压、大电流干扰源时，电气干扰更为严重。 由于同一根电缆的芯线间距较小，因此干扰程度远大于相邻平行敷设的电缆。
